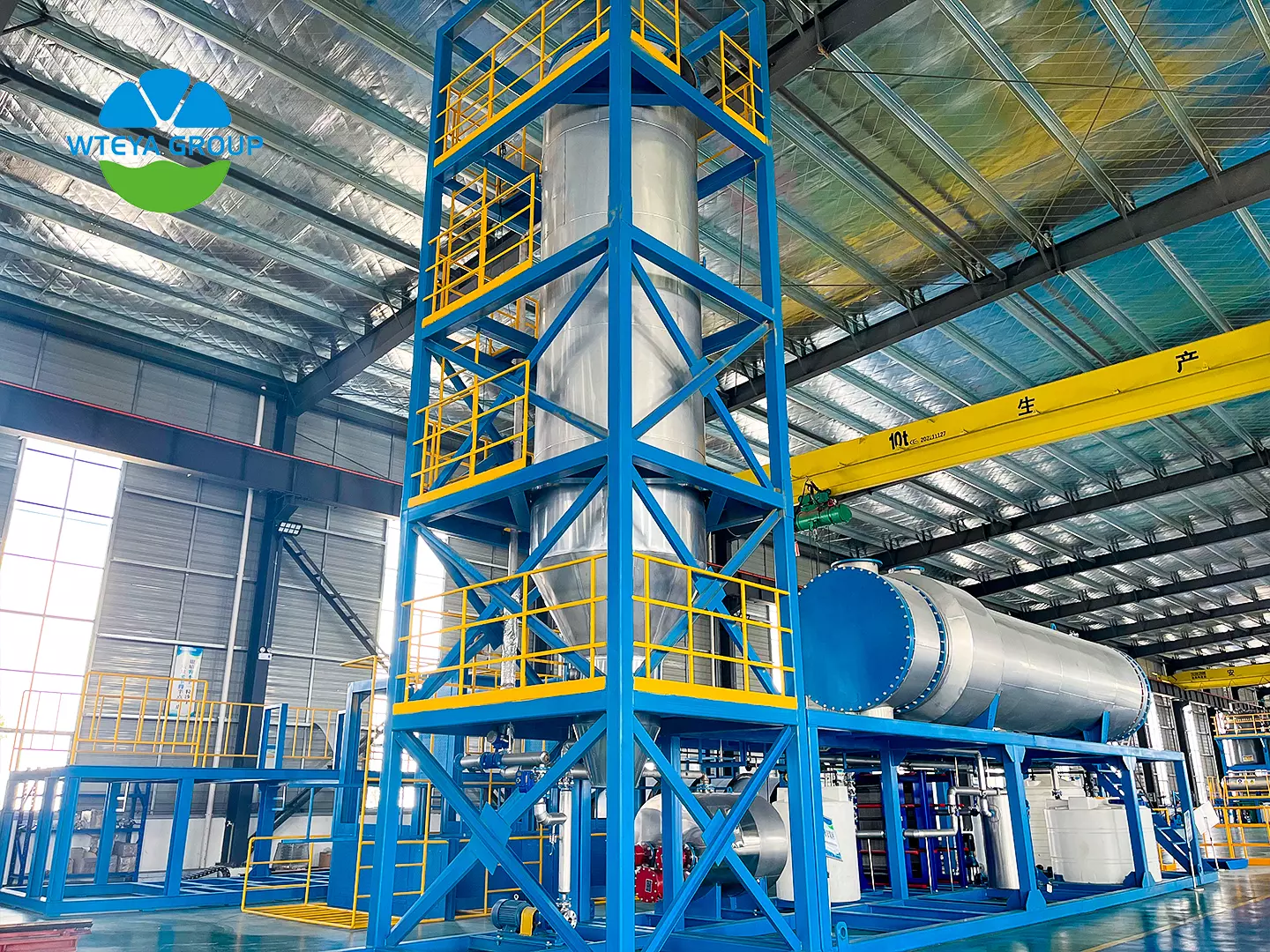

Requisitos do local do evaporador MVR: espaço e layout

A área útil que um evaporador MVR precisa depende de sua capacidade de evaporação e configuração. Como regra prática, planeje aproximadamente 10-20 metros² de área útil para cada 1 t/h de capacidade de evaporação, e permite espaço adicional para um cristalizador, tanques de pré-tratamento e armazenamento.

🏗️ De quanto espaço um evaporador MVR precisa?

Um Evaporador MVR escala com a carga, de modo que a área ocupada cresce rapidamente com a capacidade:

Um 5 toneladas/h derrapou-unidade montada leva cerca de 60-100 metros² incluindo passarelas operacionais, um 10 toneladas/h sistema cerca de 120-200 metros², e um 30 toneladas/h sistema grande 300-500 metros². Se forem adicionados um cristalizador, tanques de pré-tratamento e armazenamento, a área total aumenta em mais 50-100%.

📐 O que constitui a pegada

O layout geralmente é organizado em cinco zonas, cada uma das quais deve ser planejada separadamente:

A área principal do processo contém o trocador de calor, separador e compressor; a área auxiliar abriga as bombas de vácuo, alimentação, descarga e condensado, além do pré-aquecedor; a sala elétrica e de controle leva cerca de 10-20 metros² para painéis CCM e PLC; passarelas de manutenção exigem pelo menos 1-Espaço livre de 1,5 m por todos os lados; e o parque de tanques contém tanques de alimentação, concentrado e condensado.

📏 Altura e espaço livre para instalação

A altura depende do princípio da evaporação. Uma queda-unidade de filme, quenecessita de distribuidor de líquido e seção de separação, pode atingir 8-15 m de altura; um forçado-unidade de circulação é mais baixa em 5-10 metros; derrapar-equipamento montado énormalmente mantido dentro de 4-6 metros e pode ser instalado em ambientes internos ou semi-abrigo aberto.

⚙️ Requisitos de site rígido para verificação antecipada

Vários requisitos são fixos e difíceis de alterar posteriormente. A fundação deve suportar o peso inundado do equipamento, portanto capacidade de carga de 10 t/eu² ou maisnormalmente énecessário, e grandes sistemas precisam de empilhamento ou reforço-fundação de concreto. A altura livre deve deixar espaço para elevação e manutenção acima da unidade. A sala do compressornecessita de ventilação e isolamento acústico, enquanto as regiões frias requerem instalação interna ou isolamento contra geada.

🏆 Por que planejar o site com WTEYA

A WTEYA projeta e constrói sistemas de evaporação e cristalização há quase 20 anos, atendendo 2.000+ clientes em 30 províncias e mantendo perto de 200 patentes, com disponibilidade de equipamentos de 99% ou superior. Fornecemos um desenho de arranjo geral - dimensões, cargas e orientação do bico -na fase de projeto para que o local seja preparado antes da entrega, e fornecemos soluções personalizadas com OEM completo & Serviços ODM.

❓ Perguntas frequentes relacionadas

Uma máquina portátil de dessalinização de água do mar pode funcionar com energia solar?

Quanto tempo dura um evaporador MVR?

Quanto custa uma máquina portátil de dessalinização de água do mar?

Quanta água um sistema de descarga zero de líquido recupera?

De quanta energia uma pequena unidade de dessalinização de água do mar precisa?

Como funciona uma usina de dessalinização de água do mar?
