O burro de carga industrial,
Re-projetado.
O trocador de calor tubular evaporativo WTEYAnão é apenas um componente; é o coração de um processo confiável. Construído para durabilidade e desempenho, é a solução definitiva para aplicações exigentes onde o tempo de atividade e a pureza do processonão são-negociável
Lida com resistência
Mídia
Perfeitamente adequado para polpas, fluidos viscosos e alta-fluxos de partículas que prejudicam outros trocadores.
Condição Extrema
Pronto
Construído para suportar altas pressões e temperaturas, garantindo segurança e longa vida útil.
Sujeira-Resistente
por Design
Projetado para caminhos de fluxo suaves que minimizam o acúmulo de depósitos e entupimentos.
Junta-Grátis
Integridade
A construção totalmente soldada elimina vazamentos, riscos de contaminação e manutenção de juntas.
Obtenha a solução certa para o seu processo
O custo de um trocador de calor tubular evaporativo depende de fatores como materiais, tamanho e classificações de pressão. Um preço genériconão resolverá seu problema—uma solução personalizada irá. Para calcular o custo com precisão, recomendamos que preencha um questionário e assim poderemos preparar uma oferta comercial, tendo em conta todas as características do seu projeto. Estamos sempre prontos para lhe fornecer informações detalhadas sobre os diferentes modelos, suas características técnicas, desempenho. Oferecemos uma gama completa de serviços, desde aconselhamento e assistênciana seleção de equipamentos até ao seu fornecimento, instalação e configuração. Nosso objetivo é fornecer a você o equipamentonecessário para solucionar com eficácia o problema de tratamento de água em sua situação específica.
Vamos projetar sua solução.
Então, você precisanos enviar um e-mail para informações@wteya. com
Nosso gerente preparará um excelente orçamento para você
Projetado para os trabalhos mais difíceis do seu setor
Os trocadores de calor tubulares do Grupo WTEYA são confiáveisnos ambientes mais exigentes onde outras tecnologias falham. Implementamos com sucessonumerosos trocadores de calor tubulares, sistemas de evaporação em diversas indústrias e temos um grande banco de dados de soluções técnicas comprovadas.
Em que consiste?

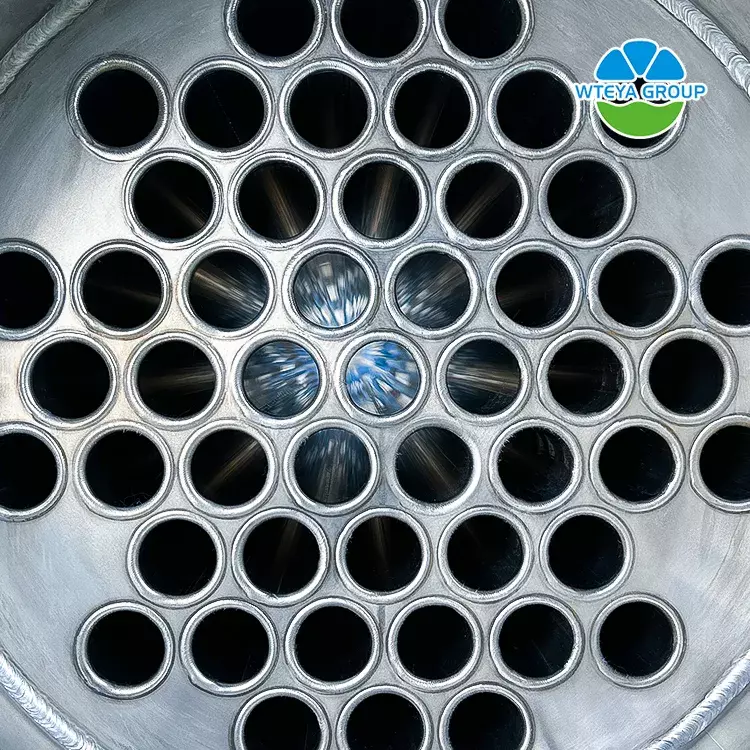

Concha-e-Os trocadores de calor tubulares consistem principalmente em um invólucro, feixes de tubos de transferência de calor, placas tubulares, defletores (placas amortecedoras)e caixas de tubo. Oferecemos uma ampla gama de produtos padronizados e rigorosamente testados com desempenho estável para atender a uma ampla gama denecessidades da indústria.
Também oferecemos serviços personalizados, como OEM e ODM, comnossa equipe de design profissional fornecendo soluções personalizadas para atender àsnecessidades exclusivas do cliente.
Como funciona
O princípio técnico de um shell-e-trocador de calor de tubo é baseado principalmente em inter-troca de calorna parede. Neste processo, um fluido flui através do interior do feixe de tubos, enquanto outro fluido fluino invólucro fora do feixe, trocando calor através das paredes do tubo. Especificamente, o princípio de funcionamento de um shell-e-trocador de calor de tubo inclui os seguintes aspectos:
1. Superfície de transferência de calor: As paredes do tubo servem como superfície de transferência de calor, com os dois fluidos de trabalho fluindo dentro e fora dos tubos, respectivamente, trocando calor através das paredes do tubo.
2. Fluxo de fluido: O tubo-fluido lateral flui dentro dos tubos, enquanto o invólucro-o fluido lateral flui para fora. Para melhorar a eficiência de transferência de calor do tubo-fluidos laterais, alguns projetos utilizam tubos espirais ou corrugados. Esses tubos com formato especial aumentam a turbulência do fluido, melhorando assim o coeficiente de transferência de calor.
3. Controle de temperatura: Ajustando a vazão da fonte de calor que entrano trocador de calor, a temperatura do meio aquecido pode ser controlada. Por exemplo, uma válvula reguladora é colocada antes da entrada da fonte de calor; variar a abertura da válvula ajusta a temperatura de saída.
Parâmetros do produto
|
Tabela de parâmetros básicos (Diâmetro externo do tubo de troca de calor Ø20) |
||||||||
|
Nominal diâmetro |
Número de tubos de troca de calor |
Centro tubo de arranjo |
Tubo área de fluxo |
Calcule a área de transferência de calor |
||||
|
1500 |
2000 |
3.000 |
4500 |
6.000 |
||||
|
159 |
15 |
5 |
0,003 |
1.4 |
1,9 |
2.8 |
|
|
|
219 |
33 |
7 |
0,0066 |
3.1 |
4.1 |
6.2 |
|
|
|
273 |
65 |
9 |
0,013 |
6.1 |
8.2 |
12.3 |
18.4 |
24,5 |
|
325 |
99 |
11 |
0,0199 |
9.3 |
12.4 |
18,7 |
28 |
37,3 |
|
400 |
174 |
14 |
0,035 |
16.4 |
21.9 |
32,8 |
49,2 |
65,6 |
|
500 |
275 |
19 |
0,0553 |
|
34,6 |
51,8 |
77,8 |
103,7 |
|
600 |
433 |
21 |
0,136 |
|
54,4 |
81,6 |
122,5 |
163,2 |
|
700 |
595 |
25 |
0,187 |
|
74,7 |
112.1 |
168,2 |
224,3 |
|
800 |
769 |
29 |
0,242 |
|
96,6 |
144,9 |
217,4 |
290 |
WTEYA Fabricante
A WTEYA busca a fabricação digital e inteligente para fornecer aos clientes produtos e serviços excelentes. Nósnão fornecemos apenas uma série de produtos padronizados que foram rigorosamente testados e têm desempenho estável para atender a uma ampla gama denecessidades da indústria. Nós também fornecemos OEM&Serviços personalizados ODM para atender àsnecessidades exclusivas dos clientes.
